Descrizione del prodotto

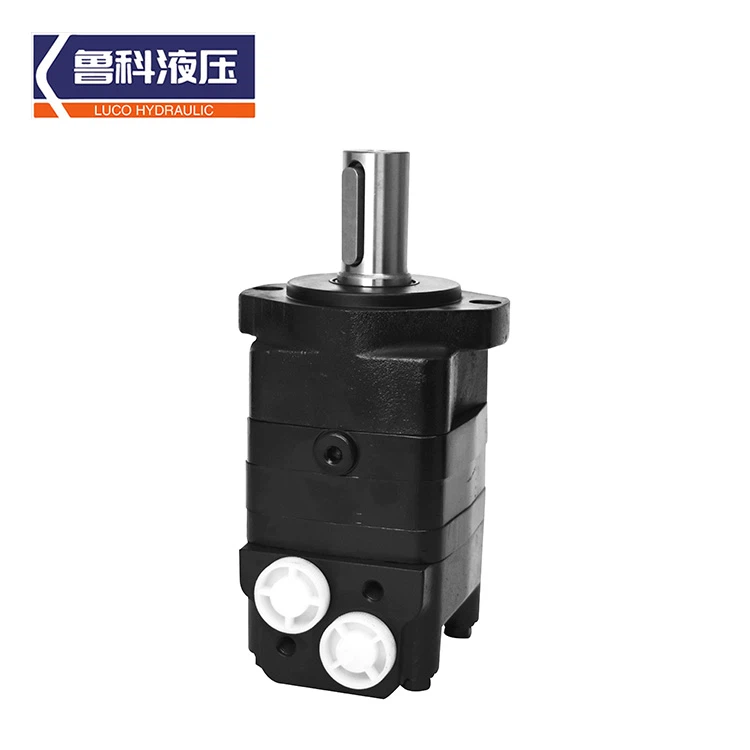

Il motore idraulico BMSY Orbit è un motore idraulico cicloidale con distribuzione dell'olio sulle estremità.
La gamma di cilindrata è da 80cc/r a 630cc/r per la selezione. Può soddisfare i requisiti di varie velocità e coppie delle attrezzature.
Le caratteristiche del motore idraulico BMSY Orbit sono le seguenti:
1. Struttura della coppia rotore statore di tipo a rulli, tecnologia di modifica del contorno cicloide del rotore, con bassa pressione di avviamento ed elevata efficienza.
2. Anni di esperienza nella lavorazione e nella produzione ci consentono di adottare una struttura in cinque parti e un modulo di distribuzione dell'olio avanzato.
3. Progettazione di estrazione di collegamenti a chiave multipla e albero di uscita e tecnologia di produzione. Affidabilità e resistenza alla pressione.
4. L'albero di uscita del motore è supportato da cuscinetti a rulli conici per impieghi gravosi importati, con una forte capacità di sopportare carichi assiali e radiali che rendono il motore più durevole.
Questa serie di motori comprende:
Forma di collegamento del motore standard/Forma di collegamento della ruota/Progettazione strutturale come forma di collegamento del motore senza cuscinetti.
Grazie alle diverse forme di collegamento, può sostituire i prodotti corrispondenti in Cina, Europa e America, e i clienti hanno una gamma più ampia di scelta nella selezione dei prodotti.
Le precauzioni da adottare durante l'uso sono le seguenti:
1. NON è consigliabile avere contemporaneamente coppia massima e velocità massima.
2. La pressione massima di ingresso dell'olio è 310 bar (pressione di picco): non superare la pressione nominale.
3. La pressione massima di ritorno dell'olio è 310 bar (pressione di picco): non superare la pressione nominale.
4. La temperatura massima di esercizio consigliata per il sistema è di 82 gradi [180 gradi F].
Vantaggi del collegamento del tubo di perdita dell'olio esterno della carcassa:
1. Lavando l'alloggiamento del motore è possibile controllare l'inquinamento.
2. L'olio scaricato dal sistema di raffreddamento dissipa il calore dal motore, prolungandone così la durata utile.
Il motore BMSY è progettato per fornire prestazioni costanti, anche in condizioni di lavoro impegnative. Con la sua elevata coppia in uscita e le prestazioni a bassa velocità, questo motore è perfetto per applicazioni quali nastri trasportatori, argani e altri macchinari pesanti.
Oltre alle sue capacità di prestazioni, il motore BMSY è anche incredibilmente facile da installare e manutenere. Ciò lo rende la scelta migliore per coloro che vogliono risparmiare tempo e denaro, pur continuando a svolgere il lavoro correttamente.
Dati di specificazione
|
Spostamento cm3/r |
80 |
100 |
125 |
160 |
195 |
245 |
305 |
395 |
490 |
630 |
|
|
Fluire (LPM) |
Continuo |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
|
Intermittente |
75 |
95 |
95 |
115 |
115 |
115 |
115 |
115 |
115 |
115 |
|
|
Velocità (giri al minuto) |
Continuo |
799 |
742 |
576 |
477 |
385 |
308 |
246 |
191 |
153 |
112 |
|
Intermittente |
908 |
924 |
720 |
713 |
577 |
462 |
365 |
265 |
23 |
168 |
|
|
Pressione (sbarra) |
Continuo |
170 |
170 |
170 |
170 |
170 |
170 |
140 |
140 |
130 |
130 |
|
Intermittente |
275 |
275 |
275 |
275 |
275 |
240 |
205 |
170 |
150 |
150 |
|
|
Coppia (N.m) |
Continuo |
195 |
245 |
315 |
380 |
455 |
555 |
560 |
700 |
838 |
1063 |
|
Intermittente |
305 |
395 |
550 |
530 |
625 |
765 |
805 |
890 |
956 |
1228 |
|

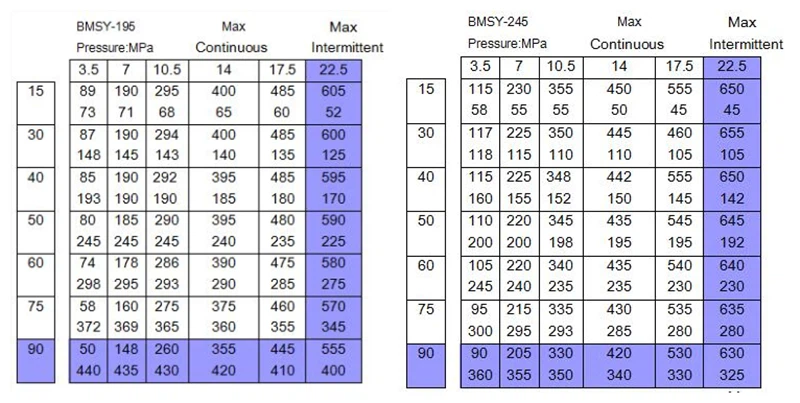

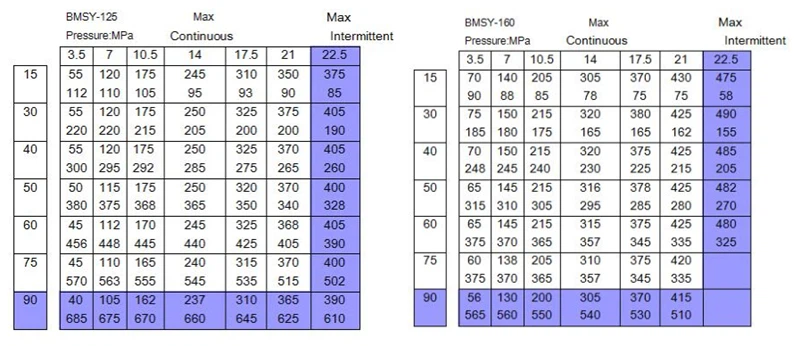

Dati sulle prestazioni






Dimensioni




Dimensioni dell'albero


Dimensioni della porta dell'olio

Informazioni sull'ordine (standard GB: seleziona diagramma di flusso)
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
||||||
|
Codice |
Disp.(CC/r) |
Flangia |
Albero di uscita |
Porta (A/B) e porta di scarico (T) Porta di scarico della cassa |
Rotazione Direzione |
Colore |
||||||
|
BMSY |
80 |
F1 |
2-φ13.5 Pilota flangia diamantata a due foriφ82.5x6.3 |
A1 |
Albero cilindrico φ25 Chiavetta parallela A8X7X28 |
P1 |
G1/2" G1/4 2-M10 Collegamento piastra |
R |
Standard |
N |
Nessuna vernice |
|
|
100 |
F2 |
Flangia quadrata diagonale a quattro fori105X105 pilotaφ82,5x6,3 |
A2 |
Albero cilindrico φ32 Chiavetta parallela A10X8X45 |
P2 |
M22X1.5 M14X1.5 2-M10 Collegamento piastra |
Q |
Blu |
||||
|
125 |
F3 |
4-φ13.5 Pilota flangia diamantata a due foriφ82.5x6.3 |
A3 |
Albero cilindrico φ25.4 Chiavetta parallela A6.35X6.35X32 |
P3 |
7/8-14unf O-ring 7/16-20unf 2-M10Piastra di collegamento |
||||||
|
160 |
F4 |
4-φ13 Pilota flangia quadrata a quattro foriφ100 |
A4 |
Prolunga albero scanalato 6D-30X26X6 48 |
P4 |
NPTF1/2 7/16-20unf 2-M10Piastra di collegamento |
||||||
|
195 |
F5 |
Flangia diamantata a sei fori pilotaφ82,5x2,8 |
A5 |
Albero cilindricoφ31.75, Chiavetta parallela A7.96X7.96X31.75 |
P5 |
M22X1.5 M14X1.5 3-M10Piastra di collegamento |
||||||
|
A6 |
Scanalatura evolvente DP12/24Z=14, foro centrale M8 |
P6 |
G1/2" G1/4 3-M10 Collegamento piastra |
|||||||||
|
245 |
F6 |
4-φ11.5 Flangia quadrata piccola pilotaφ82.5x6.3 |
A7 |
Scanalato: SAE-6B 6D-25.3X21.3X6.2 |
P7 |
7/8-14UNF 7/16-20UNF 3-M10Piastra di collegamento |
L |
Opposto |
B |
Nero |
||
|
305 |
F7 |
Flangia motore ruota,4-φ13.5, pilotaφ82.5x6.3 |
A8 |
Scanalatura evolvente DP12/24Z=14, foro centrale M8 |
P8 |
2-φ13Porta M14X1.5 3-M10Piastra di collegamento |
||||||
|
395 |
F8 |
2-φ11 Pilota flangia diamantata a due foriφ82,5x6,3 |
A9 |
Albero cilindrico φ30 Chiavetta parallela A10X8X45 |
P9 |
{{0}}φ13Porta 0.4375-20UNF 3-M10Connessione piastra |
||||||
|
S |
Grigio argento |
|||||||||||
|
490 |
F9 |
2-φ14.3 Pilota flangia diamantata a due foriφ101.6x6.3 |
A10 |
Prolunga albero scanalato 6D-30X26X657 |
P10 |
G1/2" G1/4 |
||||||
|
A11 |
Prolunga albero scanalato 6D-30X26X848 |
P11 |
M22X1.5 M14X1.5 |
|||||||||
|
F10 |
Motore senza cuscinetti 4-φ14.3 Flangia circolare, pilotaφ100x6 |
A12 |
Albero conicoφ35, Cono1:10, Chiave parallela B6X6X20 |
P12 |
Guarnizione di tenuta 7/8-14unf 7/16-20unf |
|||||||
|
F11 |
Motore senza cuscinetti 4-φ13.5 Flangia quadrata, pilotaφ101.6x6.3 |
A13 |
φ31.75 Albero conico, cono 1:8, dado: M24X1.5 |
P13 |
4-G1/2Porta olio posteriore G1/4' ' 2-M10Collegamento piastra |
|||||||
|
A14 |
Prolunga albero scanalato 6D-32X26X6 56 |
P14 |
4-M22X1.5 M14x1.5 2-M10Piastra di collegamento |
|||||||||
|
A15 |
Spline evolvente DP16/32,z=13,a=30 gradi |
P15 |
4-7/8-14unf 7/16-20unf 2-M10Piastra di collegamento |
|||||||||
|
A16 |
scanalato 6D-34.85X28.14X8.64 |
P16 |
2-17/16-12un Punto di olio laterale 2-7/8-14unf Porta di olio posteriore |
|||||||||
|
A17 |
Albero motore senza cuscinetti, 12/24, Z=12, a=30 gradi |
|||||||||||
Nota: quando si utilizza la tabella, si prega di compilare il codice delle righe di sinistra nell'area del trattino e di fornirci le informazioni del codice, che consistono in costruzione, spostamento, flangia di montaggio, albero di uscita e porte. Se la specifica non è nella tabella o si hanno requisiti specifici, si prega di contattarci (whatsapp+8615106778662).

Domande frequenti
D: Qual è la data di consegna una volta effettuato un ordine?
D: Se i prodotti non soddisfano i requisiti, come si risolve il problema?
D: Come si calcola la coppia?
Coppia (Nm) {{0}} Cilindrata (cc/giro) x Pressione di esercizio (MPa) x 0,16 (Fattore)
Secondo il teorema funzionale: Vm (ml per radiante) × w (radianti al secondo) × p (MPa, pressione differenziale) × (efficienza totale del motore idraulico) {{0}} w (radianti al secondo) × T (Nm); quindi T =Vm×P×η; dove il millilitro per radiante di Vm viene convertito in millilitri per giro e deve essere diviso per 2π, che viene moltiplicato per 0,16.
Lo spostamento può essere visto dall'etichetta del prodotto. La pressione di lavoro dipende dal manometro all'ingresso del motore idraulico orbitale. Conoscendo questi due valori, è possibile calcolare la coppia di uscita del motore idraulico orbitale in questo momento.
D: Che tipo di circuito motore esiste?
Etichetta sexy: motore idraulico orbitale serie bmsy con valvola a disco, Cina motore idraulico orbitale serie bmsy con valvola a disco produttori, fornitori, fabbrica
